Diffusorfolien, Diffusionsfolien, Lichtstreufolien

LED’s in hinterleuchteten Anzeigen und Displays finden immer mehr Anwendung in Beleuchtungs- und Lichtsystemen, Hausgeräten und im Automobil-Innenraum, bei denen eine gleichmäßige Lichtverteilung bei geringstem Lichtverlust gefordert ist. Wir stanzen oder plotten nach Ihren Spezifikationen unbedruckte und bedruckte Lichtstreufolien. Mit einer lichtdichten Farbe wird im Negativdruck die Diffusorfolie bedruckt, die Schrift und Symbolik bleibt dabei farbfrei.

Zur Angebotsanfrage

Die Verwendung von Lichtschächten ist ein Lösungsansatz, um das Licht von SMD-LED‘s verlustfrei bis zur Diffusorfolie zu führen.

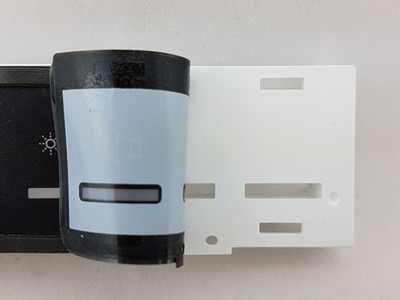

Die selbstklebende Diffusorfolie montieren wir mit Hilfe der Positionierungslöcher exakt auf den Lichtschacht. Die Positionierungstoleranz liegt hier bei ±0,2 mm.

Die Symbole liegen exakt über den einzelnen Lichtschächten. Die gedruckte Farbe ist absolut lichtdicht, die Symbole sind sauber und konturenscharf gedruckt.

Der umlaufende Schaumstoffrahmen dichtet im Gerät den Bereich zwischen dem Displayfenster und der Diffusorfolie ab. Der Dichtungsrahmen verhindert das Eindringen von Fremdkörpern und Schmutz während des Betriebes.

Beschreibung

Auch Farbverschwindeeffekte lassen sich gut mit Diffusorfolien umsetzen. Die Schrift und Symbolik wird erst durch das Hinterleuchten mit den LED‘s sichtbar, bei abgeschalteten LED‘s ist die Schrift und Symbolik nicht erkennbar, man sieht nur den Grundfarbton.

In einem weiteren Fertigungsschritt werden die Lichtschachtfolien partiell mit einem Siebdruckkleber bedruckt, so dass die Schrift und Symbolik frei von der Kleberschicht bleibt. Mit Hilfe von Positionierungslöcher in der Lichtschachtfolie, können druckbildpositioniert die Lichtschachtfolien auf den Lichtschacht genau aufgeklebt werden.

Durch den Einsatz von Diffusorfolien (Diffusionsfolien, Lichtstreufolien) erreicht man eine gleichmäßige Lichtverteilung der punkt- oder streifenförmig angeordneten LED-Lichtquellen mit optimaler Flächenausleuchtung und minimalen Lichtverlusten.

Die unerwünschten Zebrastreifen-Effekte oder LED-Spots werden zu einem homogenen LED-Flächenlicht. Je dicker die Folie umso höher der Lichtstreukegel (Halbwertswinkel) und umso niedriger die Lichtdurchlässigkeit (Lichttransmissionsgrad). Lichtschachtfolien enthalten mikroskopisch kleine Prismen, durch die das Licht mit geringsten Lichtverlust gestreut wird. Anders ist dies bei transluzenten (opalen) Folien. Hier wird das Licht durch die zugefügten weißen Farbpartikel ungleichmäßig gestreut, verbunden mit hohem Lichtverlust.

Die Lichtschachtfolie ist eine Polycarbonat-Extrusionfolie mit den Oberflächenstrukturen sehr fein matt / fein matt.

Lieferbar sind Materialdicken von 150µm – 500µm
Die Arbeitstemperatur liegt zwischen -30°C – 145°C

Die optischen Eigenschaften von Lichtstreufolien werden durch folgende Größen in den Datenblättern charakterisiert:

Der Haze-Wert (Trübung, Streuung) charakterisiert die Durchsichtigkeit oder Transparenz von Folien. Der Streuanteil des durchfallenden Lichtes liegt zwischen 0% und 100%. Bei 0% ist die Folie vollständig transparent, bei 100% wird das Licht vollständig gestreut. Bei hochtransparenten, glatten Folien liegt der Wert bei < 5%.

Der Lichttransmisionsgrad charakterisiert den Anteil der sichtbaren Strahlung, die senkrecht durch die Folie hindurch tritt. Je höher der Wert, umso weniger wird Licht von der Folie geschluckt. Bei 100% wird die Lichtdichte durch die Lichtstreufolie nicht verringert.

Der Halbwertswinkel ist der Winkel des Lichtkegels der LED-Lichtquelle, bei dem die maximal mögliche Lichtstärke noch zu mindestens 50% gewährleistet ist.
